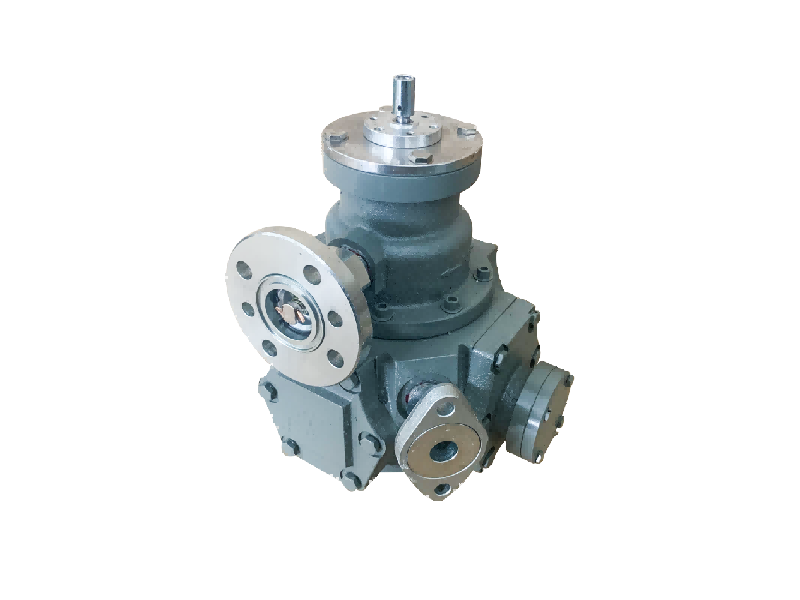

Kjernen iLPGFM1 Flowmeterer et lukket sylindrisk skall. Shell installert i en fri rotasjon rundt den sentrale aksen til den sylindriske trommelen, trommelen av det radiale bladet atskilt i tre eller fire uavhengige gasskammer (eller ‘bøtte’). Hvert kammer har rette spalteåpninger i den indre veggen (nær midtveggen) og i ytterveggen (nær huset): Den indre åpningen fungerer som innløpet til kammerkammeret i kammeret og den ytre åpningen fungerer som utløpet av kammeret. LPGFM1-huset er fylt med omtrent halvparten av volumet av vann eller lavviskositetsolje som tetningsvæske, slik at den nedre halvdelen av rotoren er nedsenket i væsken. Denne flytende tetningsmetoden er nøkkelfunksjonen til strømningsmåleren, som erstatter den mekaniske tetningen av det tradisjonelle volumetriske strømningsmåleren og oppnår en unik lekkasjefri operasjon.
Gass fra strømningsmålerinntaket inn i arbeidsflyten er som følger:
Oppblåsbart stadium: Gassen først inn i strømmen i en spesifikk posisjon av gasskammeret (for eksempel et kammer). På dette tidspunktet begynte et kammer av det indre innløpet som ble utsatt for væskeoverflaten, og innløpet koblet til gassen begynte å fylle et kammer. Samtidig er et annet kammer (f.eks. Kammer B) fylt med gass, og dets indre og ytre åpninger blir forseglet av den flytende overflaten, og danner et lukket ‘bøtte’ plass - målingskammeret. Et tredje kammer (f.eks. Kammer C) har sin ytre utløp utsatt for den flytende overflaten og begynner å lufte gass til målerutløpet.
Stasjon og rotasjon: Når gassen fortsetter å fylle et kammer, blir den roterende sylinderen utsatt for en ubalansert kraft drevet av innløpstrykket og begynner å rotere mot klokken rundt den sentrale aksen (rotasjonsretningen avhenger av utformingen og vises mot klokken i illustrasjonen).
Samtidig roterer kammer A til den opprinnelige plasseringen av kammer B, og dens indre og ytre åpninger blir forseglet av den flytende overflaten, og danner et nytt målekammer. På denne måten gjennomgår hvert kammer syklusen: inflasjon → Dannelse av et forseglet kammer → Eksos → Tilbakestill ved nedsenking.
Grunnlag for volumetrisk måling: Nøkkelpunktet er at for hver revolusjon av trommelen passerer et volum av gass som tilsvarer ‘antall kamre × volum av individuelle kambers’ gjennom måleren. For eksempel, når det gjelder en fire-kammerrotor, slipper en revolusjon ut fire ganger volumet på kamrene. Antall rotasjoner av sylinderen overføres til den eksterne telleindikatoren (f.eks. Mekanisk teller eller elektronisk sensor) gjennom girmekanismen, som nøyaktig kan legge opp det totale volumet av gass som passerer gjennom strømningsmåleren.
LPG -strømningsmålerI kraft av dets flytende tetningsprinsipp, en unik klasse av ikke-lekkasje volumetrisk strømningsmåler. Feilegenskapene (for eksempel linearitet, repeterbarhet) og annet er avhengige av mekanisk tetning av det volumetriske strømningsmåleren (som belthjul, membran) har en signifikant forskjell, vanligvis med utmerket nøyaktighet, målingsnøyaktighet på opptil 0,2 nivå til 0,5 nivå. Imidlertid bringer driftsprinsippet også spesifikke begrensninger:
Begrensninger i strømningsområdet: For å sikre at væsken effektivt kan forsegles i gasskammeret og gassen kan tas ut jevnt uten å forårsake voldelige svingninger i væskenivået eller flytende entrainment, kan den roterende hastigheten til den roterende sylinderen ikke være for rask. Dette begrenser den maksimale målbare strømningshastigheten direkte. Derfor er LPGFM1 -strømningsmålere hovedsakelig egnet for nøyaktig måling av små strømningsgasser, ofte brukt i laboratorier, standardmålerkalibrering, liten strømningsovervåking av spesielle prosesser og andre scenarier.
Krav til gasskompatibilitet: Gassen som skal måles må ikke oppløses i tetningsvæsken inne i strømningsmåleren, og den kan heller ikke ha noen kjemisk reaksjon eller interaksjon med tetningsvæsken. Unnlatelse av å gjøre dette kan føre til målefeil (f.eks. Lite volumavlesninger på grunn av gassoppløsning), endringer i væskens natur, eller til og med skade på måleren. Valg av en passende tetningsvæske (vann, olje eller annen inert væske) er essensielt for nøyaktig måling av en bestemt gass.
Andre hensyn: Måleren må monteres horisontalt, og væskenivået må opprettholdes på det spesifiserte merket når den er i bruk. Endringer i omgivelsestemperatur kan føre til endringer i volumet av tetningsvæsken og krever oppmerksomhet eller kompensasjon. Selv om de er veldig nøyaktige, er de vanligvis relativt store i størrelse og vekt og krever regelmessig vedlikehold av væskens nivå og renslighet.
Oppsummert inntar LPG-strømningsmålere, med deres høye nøyaktighet, ingen lekkasje og intuitivt prinsipp, en viktig posisjon i feltet total volummåling av små strømningsgasser, men må strengt følge deres gjeldende strømningsområder og gassforseglede krav til flytende kompatibilitet.
